 thermostat numérique 2 zones (froid et chaud)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
laursab



Masculin Messages : 813
Date d'inscription : 02/05/2010
Age : 45
Localisation : meuse 55
Emploi/loisirs : Plombier , récifal et guitare

MessageSujet: thermostat numérique 2 zones (froid et chaud)   Jeu 24 Juin - 8:50

voici un petit bricolage avec des éléments de récupération (pour Dory) Wink

l'idée m'est venu en récupérant une ancienne régulation de chambre froide, pourquoi ne pas l'adapter à mon système de chauffage ? l'idée est de chauffer l'eau jusque 24,5 ° , une zone morte jusqu'à 25,5 °, et d'enclencher la rampe de ventillo à partir de 25.5 °

c'est parti pour la réalisation affraid

il nous faut :
une boite plexo , un transfo 12 V , un bloc 2 prise mosaic, et la régul (un thermostat d'ambiance pourrait éventuellement faire l'affaire mais il offre moins de paramètre de reglage)
découpe de la boite plexo pour l'encastrement des différent éléments , prise et régul
fixation des éléments
collage du transfo pour l'alim de la régul (récupéré sur une carte électronique) 12 V alternatif
il ne reste plus qu'a cabler l'ensemble, comme la régulation dispose de deux conctact indépendant , c'est parfait !
un contact pour la résistance de chauffe et un pour l'enclenchement des ventillos
lles contact de la régul n'ont une puissance que de 3 ampères mais c'est largement suffisant pour un ventillateur ou une resistance de 300 Watts, si les puissances sont plus importantes on peut imaginer le couplage avec des relais plus puissant , pour mon besoin autant faire simple
la prise de T° est fournie par une sonde PT100 dans la décantation

voici la photo du final

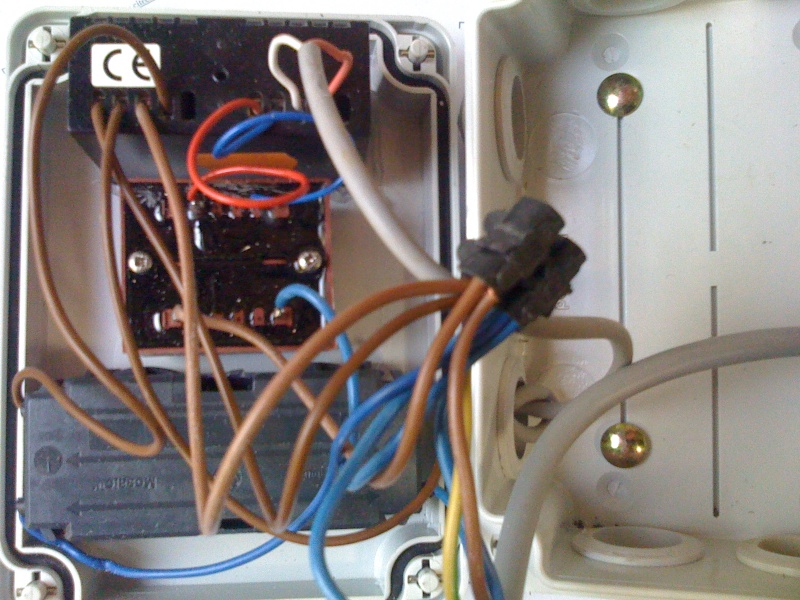

et pour ceux que ça interesse la photo de l'intérieur

ça marche nickel et 0 cts d'incestissement cheers cheers cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alex8331



Masculin Messages : 296
Date d'inscription : 04/05/2010
Age : 26
Localisation : Cogolin
Emploi/loisirs : Jardinier

MessageSujet: Re: thermostat numérique 2 zones (froid et chaud)   Sam 26 Juin - 9:21

Tu n'as pas peur que le matériel s'abime avec des on off répétitif???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laursab



Masculin Messages : 813
Date d'inscription : 02/05/2010
Age : 45
Localisation : meuse 55
Emploi/loisirs : Plombier , récifal et guitare

MessageSujet: Re: thermostat numérique 2 zones (froid et chaud)   Sam 26 Juin - 10:53

non parce que sur les régules de chambre froide, tu peut régler l'amplitude des démarrage
exemple : il vas chauffer jusque 24.5 et s'arreter , mais il ne rechaufferas pas avant 24.2 parce que je lui ai mis un délai de 0.3 °
ce qui evite justement les redemarrage excésif
imagine si t'as une chambre froide qui demarre tous les dixième , elle vas pas faire long feu
sur ce genre de régulation tous les paramètres sont réglable , c'est le gros avantage par rapport à un thermostat
il doit y avoir une trentaine de paramètres juste pour régler deux T°
franchement c'est top
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
André
Admin


Masculin Messages : 1454
Date d'inscription : 29/04/2010
Age : 52
Localisation : Plan de la tour
Emploi/loisirs : Gérant de société, aquarium

MessageSujet: Re: thermostat numérique 2 zones (froid et chaud)   Dim 27 Juin - 7:57

J'ai rien compris mais ça a l'air génial !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://reef.creer-forums.fr
laursab



Masculin Messages : 813
Date d'inscription : 02/05/2010
Age : 45
Localisation : meuse 55
Emploi/loisirs : Plombier , récifal et guitare

MessageSujet: Re: thermostat numérique 2 zones (froid et chaud)   Dim 27 Juin - 8:13

qu'est ce t'as pas compris André ?
si c'est pour l'amplitude des démarrage , je réessaye Laughing
quand la T° vas monter , la régul vas faire 25.5 , 25.6 , 25.5 , 25.6 etc ....
vu que ma consigne du ventillo est a partir 25.5 il ne faudrais pas que le ventillo s'enclenche tous les dix secondes et s'arrete aussi tot !
donc tu peut lui régler l'amplitude de demarrage , en gros tu lui dis qu'il s'enclenche à 25.8 et qu'il s'arrete quand il auras redescendu à 25.5
ceci pour eviter les trop petit délais d'enclenchement
là j'ai régler une amplitude de 0.3 degrés mais j'aurais pu faire plus ou moins, selon ce que je veut
à titre d'info ce genre de régule en neuf vaut 70 € et sur ebay moins de 35 €
cela me semble une bonne affaire au vu de la précision de l'appareil
